常規重力式風機基礎尺寸一般較大，且要求基礎埋入地下一定深度，對于巖石地基，基礎施工難度高，工程量巨大。相比于重力式風機基礎，在滿足承載力安全指標的基礎上，巖石擴孔自鎖錨桿基礎能達到節省鋼筋和混凝土用量、降低開挖方量以及降低造價的目的。

       國電康保五福堂風電場位于張家口康保縣，規劃面積180km2，風能資源優良，巖層地質條件較好。根據河北電力勘查設計研究院的委托，武漢武大巨成加固實業有限公司選取有代表性的后照陽河風電場為現場試驗場地，開展巖石擴孔自鎖錨桿的現場試驗，以檢驗巖石錨桿技術用于風機基礎的可行性和有效性。

       本次試驗中，擴孔自鎖錨桿共三組，每組入巖深度(巖層裸露，也是植入深度）分別為13m、10.5m、8m。每組3孔（套）精軋螺紋鋼錨桿，其中1孔用于極限承載能力試驗，2孔用于預應力損失監測試驗。現場試驗的具體目的為：（1）驗證不同長度擴底自鎖錨桿的拉力設計值；（2）分析錨固結構變形和整體穩定性；（3）分析預應力錨桿是否確有其必要性；（4）分析凍融對整體結構的影響；（5）為擬建風機基礎采用錨桿形式提供數據支持。

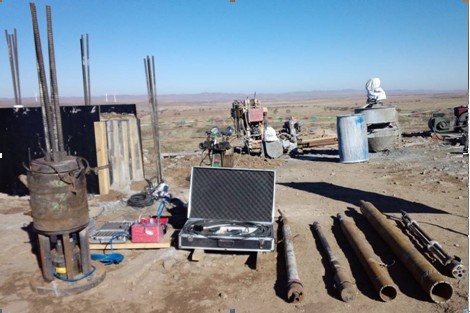

圖1 現場錨桿施工和試驗設備

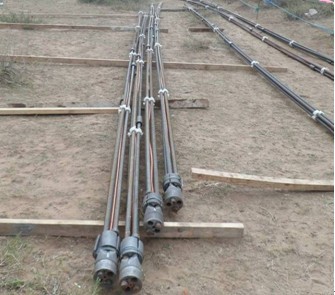

圖2 安裝完畢的擴孔自鎖錨桿實物

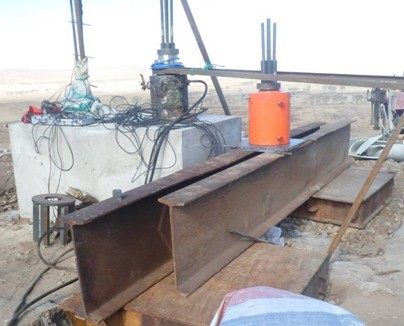

圖3 擴孔自鎖錨桿的極限承載力試驗



圖4 擴孔自鎖錨桿的預應力張拉試驗



       試驗現場環境惡劣、交通不便，但項目組頂住壓力，克服困難，歷時1個半月，2012年10月底，試驗得以順利完成。根據現場極限承載力試驗結果，不同孔深的巖石錨桿拉撥承載力高達220T（設計值100T），均以鋼筋屈服為破壞形式，且錨頭無滑移變形，試驗結果表明，巨成實業推出的擴孔自鎖錨桿具有很好的錨固強度和抗變形能力。
       擴孔自鎖巖石錨桿基礎是一種技術優越、經濟效益顯著的新型風機基礎形式，該項技術應得到大力的提倡和推廣。
                                                                                                                                                                               (秦文科）
