1、研究背景

       二十世紀九十年代以前，許多國家和地區在各類工程中先后使用了大量的錨固技術，主要用于加固混凝土梁柱、巖石邊坡穩定等工程。同時，在不同的工況下，相應的有許多種類的錨桿供施工人員使用，如鋼筋錨桿、高強合金鋼筋、預應力束、合金螺桿等，其共同的特點是采用水泥砂漿或有機材料填充。九十年代后，有機材料成為了后錨固的主要填充材料，尤其是樹脂類填充料發展迅速，進入到二十一世紀后，隨著化學植筋技術的迅猛發展，樹脂類粘接材料快速占領了國內及國際市場。但是由于有機材料自身的缺陷，即耐高溫耐腐蝕能力差、高濕環境下粘接效果差，耐久性一般為30年，故化學植筋技術應用于設計使用壽命更久的建筑結構工程中，必然會存在一定的安全隱患。

       針對國內外錨固技術在實際應用與項目實踐過程中的問題，武漢大學在結構加固設計與研究的基礎上，聯合有著二十余年工程結構加固實踐經驗的武大巨成結構股份有限公司，組成了以周劍波教授、高作平教授以及陳明祥教授為核心的項目組，對巖石與混凝土擴孔自鎖錨固技術進行深入地研究。

      擴孔自鎖錨固技術由巨成周劍波教授原創，1999年第一項專利誕生。武漢大學教授團隊經過二十年的潛心研發與應用，專利達100多項。2018年12月8日，巨成周氏自鎖錨固產品正式向社會發布。



                圖1 擴孔自鎖錨桿標準化產品示意圖



2  原理介紹

     常規粘結式錨固即我們常說的化學植筋，是一項從國外傳進國內的技術，由于其施工工藝簡單，很快風靡全世界，至今已有二三十年；但由于其完全依靠膠體的粘結力提供錨固力，因此規范《混凝土結構加固設計規范》GB50367對其使用的要求是溫度不得高于60℃、濕度不得大于75%、耐久性不得超過30年。

     化學植筋的工藝是在一個直孔中灌入植筋環氧基膠，再植入鋼筋，當48小時后植筋膠完全固化，只要植入的深度符合設計要求就可以將鋼筋拔斷，從而可以讓植入鋼筋發揮全部的結構性作用。

     化學植筋的原理是利用植筋膠固化后的高強度將混凝土孔壁與鋼筋膠結固化成一個整體，只要植入鋼筋的深度滿足某個臨界深度的要求，這種膠結固化力就可以大于鋼筋的強度，從而使植入的鋼筋能夠發揮鋼筋強度的作用。

        化學植筋有三種典型的破壞模式：分別是拉剪破壞、滑移破壞和強度破壞。

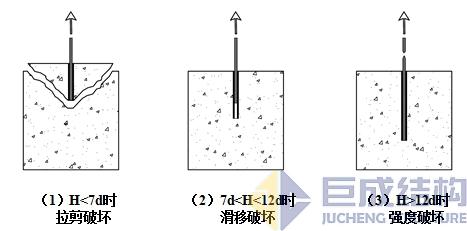

圖2  化學植筋的三種破壞形式



     擴孔自鎖錨固可以徹底解決上述問題，該技術核心機理是通過底部擴孔形成機械咬合提供錨固力，同時利用注入的高強無收縮水泥基注漿材料對桿體進行保護，并將被錨固體與自鎖錨桿粘結成整體，從而形成一個較為完整的自鎖錨固體系。

     擴孔自鎖錨固技術的工藝是先鉆直孔，再使用擴孔鉆頭在孔底擴孔，然后注入無機注漿料，再將自鎖錨桿插入孔中，通過加壓或沖擊使錨桿在孔底張開形成機械自鎖。

     擴孔自鎖錨固技術的原理是利用孔底的擴大孔，通過錨桿底部安裝的楔塊使錨桿底部形成擴大頭，而且這個擴大頭的張開角度與擴孔鉆頭擴出的擴大孔的角度完全吻合，從而形成錨桿底部的擴大頭與擴成的孔形成完美的機械咬合。再加上專用無機注漿料的填充機械咬合之間的縫隙，使孔底形成一個擴孔自鎖的完整體系，從而形成使鋼筋拔斷的錨固力而孔底的機械自鎖體系紋絲不動，如圖3所示。

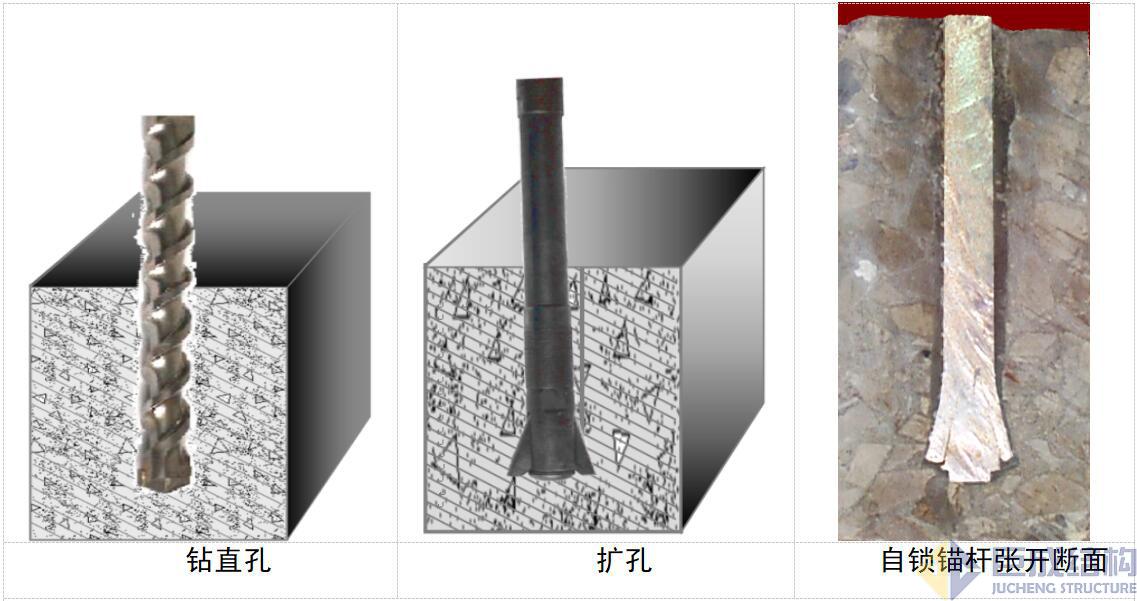

圖3  擴孔自鎖原理和工藝

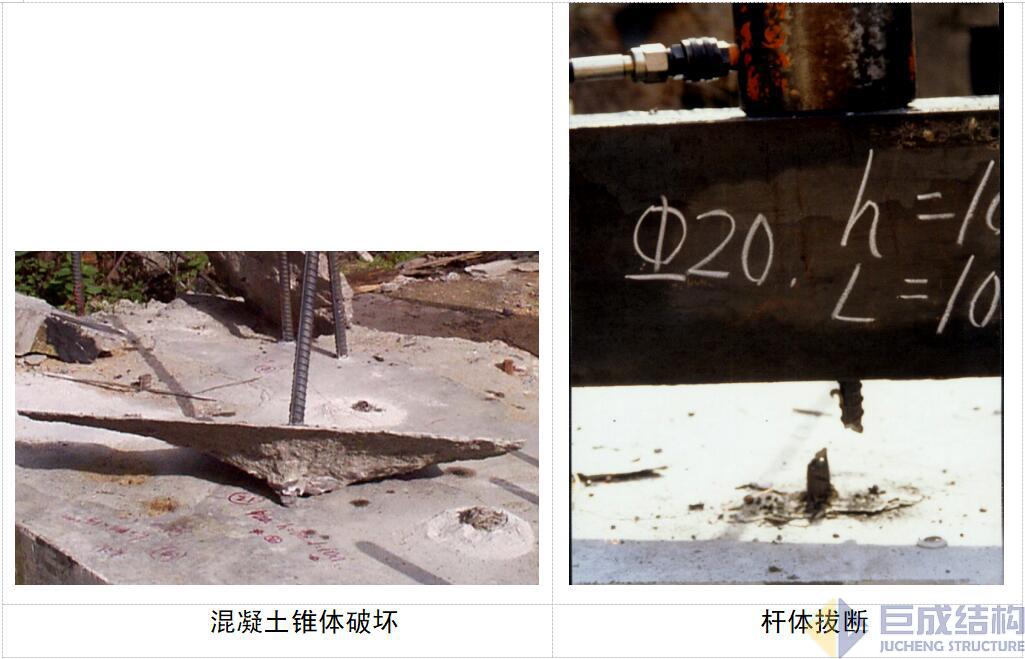

圖4  擴孔自鎖錨固的兩種破壞形式



        運用擴孔自鎖錨固技術進行植筋時，只出現了兩種破壞模式：即拉剪破壞和強度破壞。

      特別要指出的是，擴孔自鎖錨固技術植筋時，沒有出現滑移破壞，原因是孔底的機械自鎖擴大頭阻止了滑移破壞。擴孔自鎖錨固技術只有兩種破壞模式比化學植筋技術少一種破壞模式，因此擴孔自鎖錨固技術是一種更可靠的植筋技術。



3試驗研究

     二十年以來，巨成教授團隊率領巨成研究院和歷屆的博士與碩士研究生做了上萬根擴孔自鎖錨桿試驗，得到結論：只要桿體材料延伸率大于百分之十四，專用無機注漿料彈性模量大于31.5GPa，注漿材料只需注入六倍錨桿直徑的深度，就可以將錨桿拔斷。





 圖5 自鎖錨桿試驗研究



     該試驗結果說明：擴孔自鎖錨固技術用于植筋時，無論在巖石與混凝土中，擴大頭部分都可以提供百分之百將鋼筋拔斷的能力。

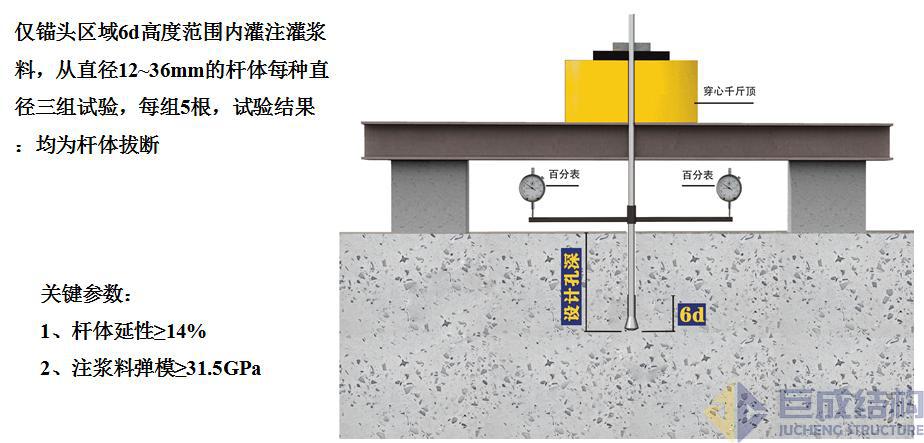

 圖6 自鎖錨桿錨頭承載力試驗



4  產品及標準

     巨成不僅開發了擴孔自鎖錨固產品，還同時開發了安裝機具，包括擴孔鉆頭、拌注一體機、安裝器等，也開發了關鍵檢測設備、機械式測孔儀、激光式測孔儀和內窺式測孔儀。

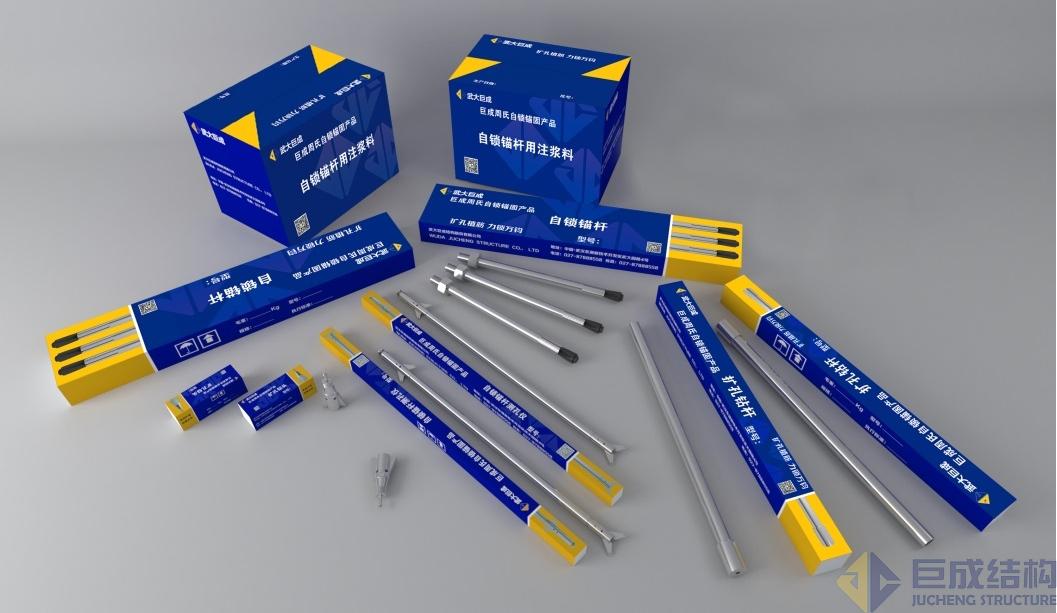

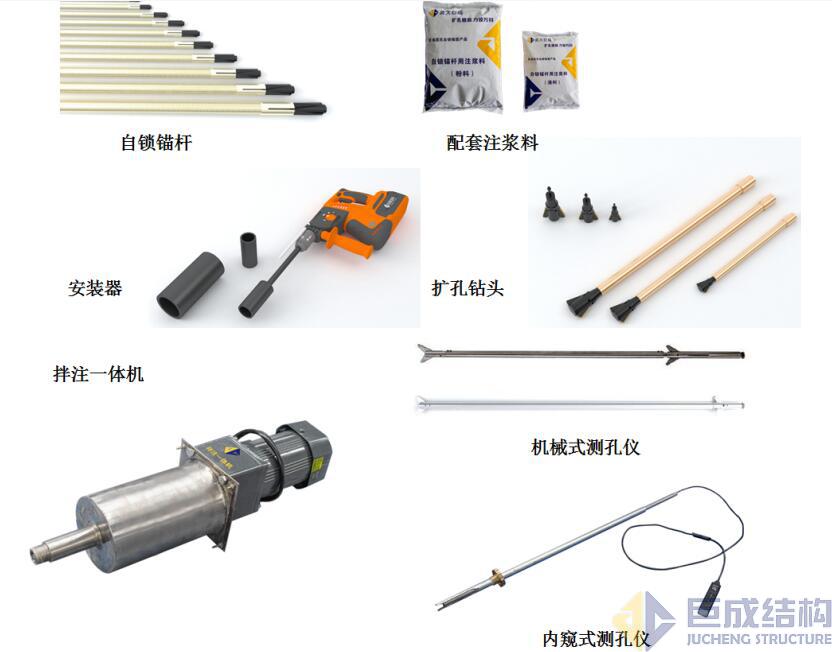

                                圖7  自鎖錨桿成套產品





      2016年巨成聯合湖北省的六家單位編制了《巖石與混凝土自鎖錨固技術規程》（DB42/T 1488-2018）。2018年又聯合全國20個省市，涵蓋建筑幾乎所有行業的33家單位編制了CECS《擴孔自鎖錨固技術規程》（T/CECS 831-2021）。

        獲得院士和設計大師等組成的成果評價委員會評價：“該成果總體達到國際領先水平”。

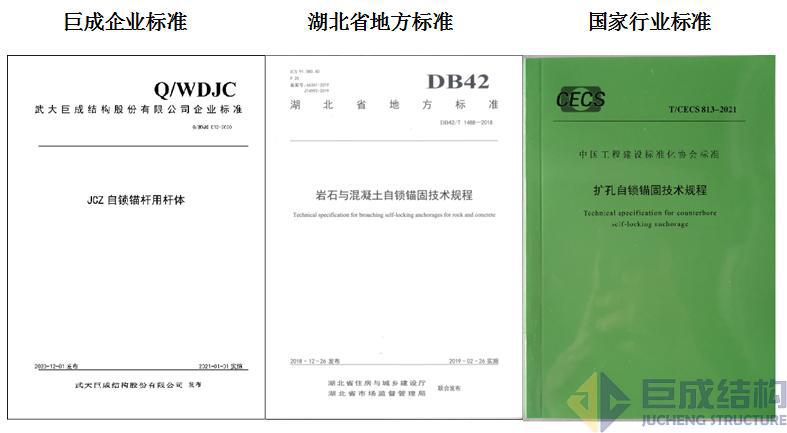

圖8  擴孔自鎖錨固技術規程標準

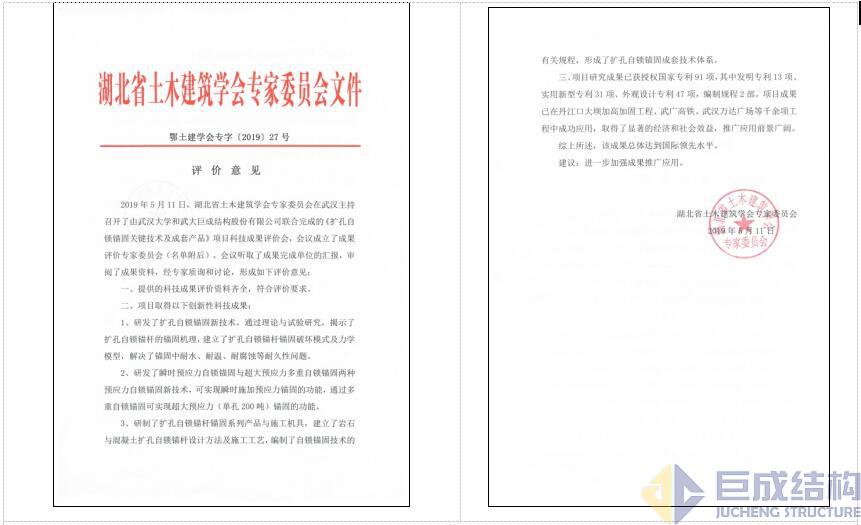

圖9  成果評價



5 典型工程

      目前采用自鎖錨桿的大型工程超過1000項，在混凝土錨固工程中比較典型的應用有：

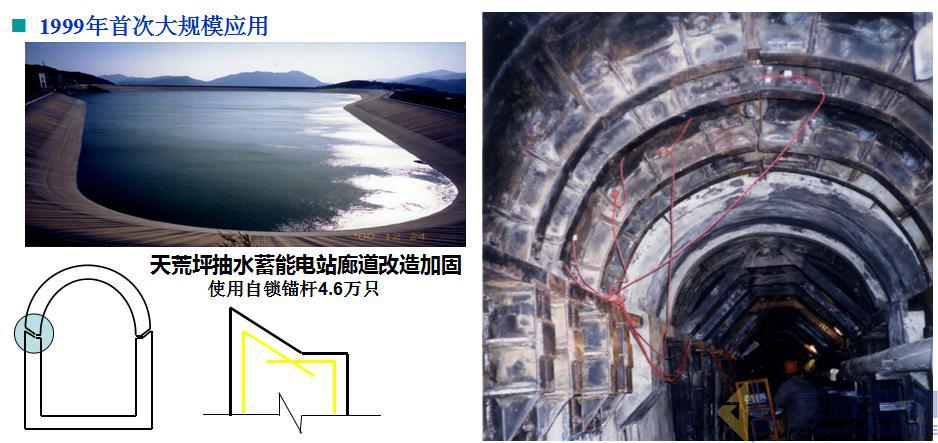

5.1天荒坪抽水蓄能電站廊道改造工程

     本工程于1999年施工，主要內容為廊道襯砌包鋼加固。該工程是巨成核心專利技術——擴孔自鎖錨固技術的首次應用，解決了化學植筋不耐水、結構膠在潮濕環境下粘接力不足的問題，共計使用4.6萬支

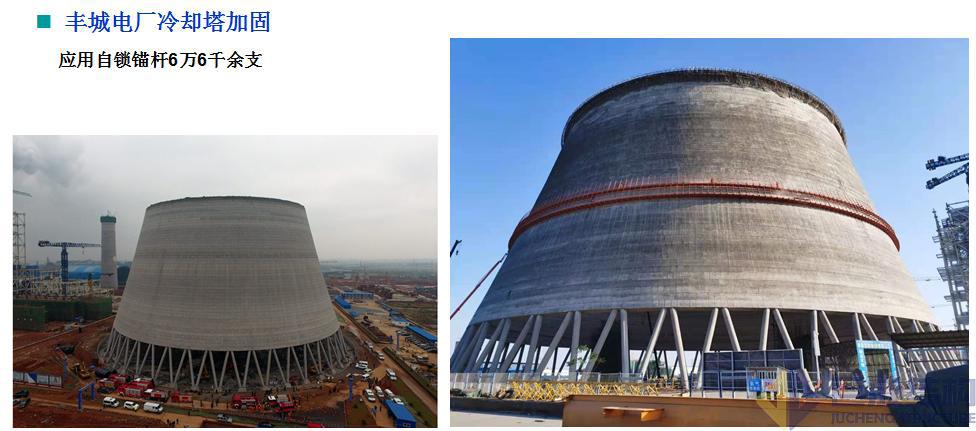

5.2 豐城電廠冷卻塔加固

     2016年11月24日7時許，江西豐城一電廠的在建冷卻塔發生一起特大事故，事故造成74人死亡，2人受傷。事發地位于江西豐城，在建的是裝機容量為2×1000兆瓦火力發電機組配套的一座冷卻塔。該冷卻塔設計高度165米，已經建成70余米。事故發生后，項目一度停滯，一直到2000年才重新啟動，但前提條件是，要對原先出事故的冷卻塔進行加固設計和加固施工后才能繼續向上建造。

     本工程于2020年開始施工，2021年6月完工，主要內容為筒壁加大截面加固施工，在高空鋼平臺錨固、模板錨固及鋼筋網拉錨等重要部位應用了大量的自鎖錨桿，保證了高空施工平臺結構受力安全及新建結構的耐久性要求，共計使用6.6萬支。

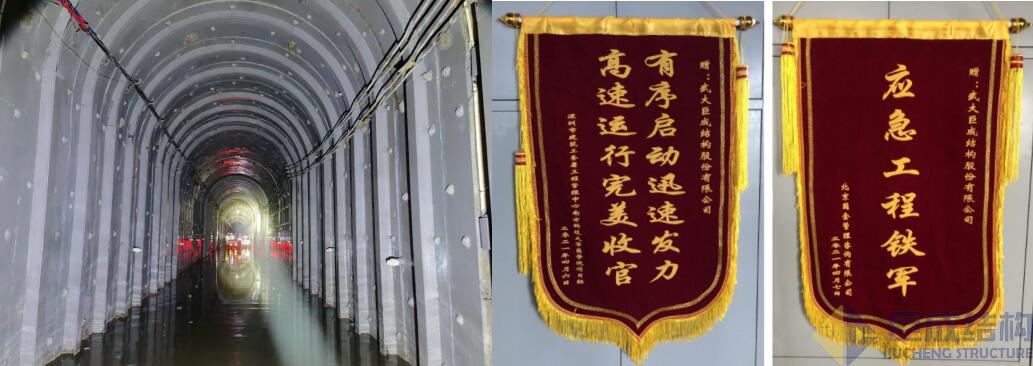

5.3 深圳東江水源隧道加固工程

      東江水源是深圳的生命線，2021年恰逢東江水源工程通水20周年，在3月8日~4月6日停水檢修期間，巨成結構承擔了長嶺陂隧洞、碧嶺隧洞、布吉壓力隧洞段的加固工作，加固總長度近600米，是一場大規模會戰！巨成結構投入管理人員20名，工人600人，購買鋼材約600噸，按期圓滿完成了搶修任務，獲得“應急搶險鐵軍”美譽！

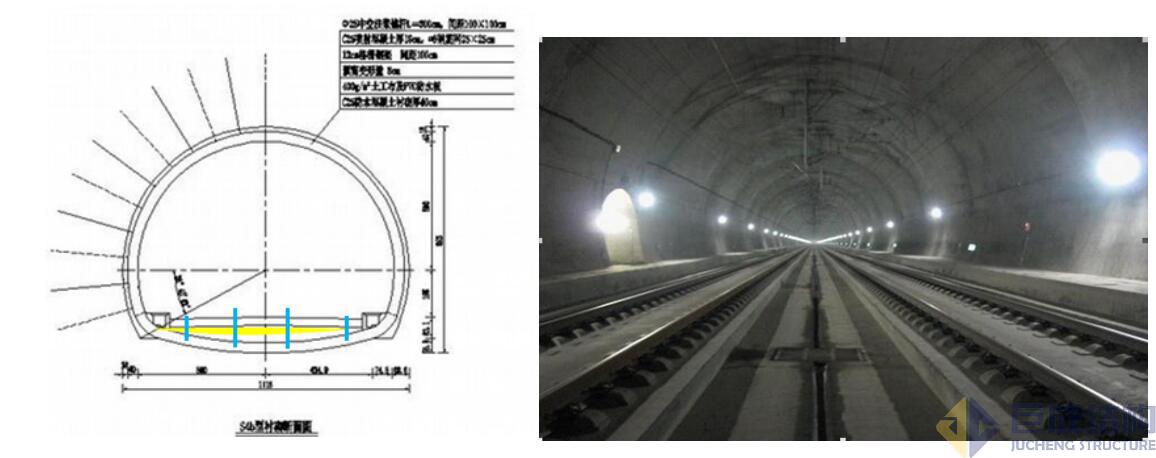

5.4 武廣客運專線某隧道軌道底板上浮應急處理工程

     2009年8月，武廣高鐵開通在即，連續多日的暴雨致使地下水位持續上升，造成高鐵軌道板上浮變形，關鍵時刻巨成受令，36小時內在200m長軌道板范圍安裝預應力自鎖錨桿2000余根，應用獨有的專利技術完美解決了本次險情，解決國家重大工程問題，社會效益顯著！

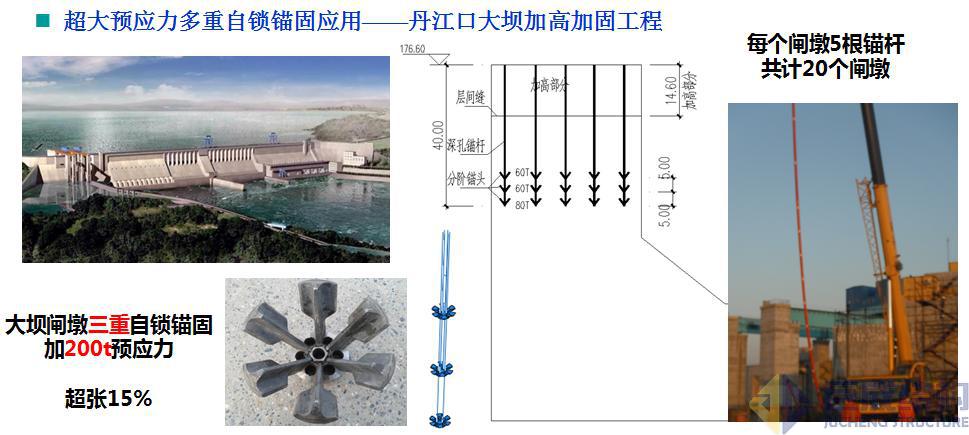

5.5 丹江口大壩加高加固工程

     在丹江口大壩加高過程中，加高部分與原有結構之間會產生水平層間縫。為使層間縫處始終處于受壓狀態，考慮對初期閘墩施加豎向預壓應力，通過預應力加固，提高閘墩的整體性和耐久性。

      水工建筑物剛度大，水平層間縫加固處理過程中施加預應力噸位大，預應力錨固端端頭應力水平高，研發了多層擴孔自鎖錨桿技術。錨固段為采用3層擴孔形成機械咬合以及灌漿料的粘結來提供錨固力。



        在巖石錨固工程中，比較代表性的工程項目有：

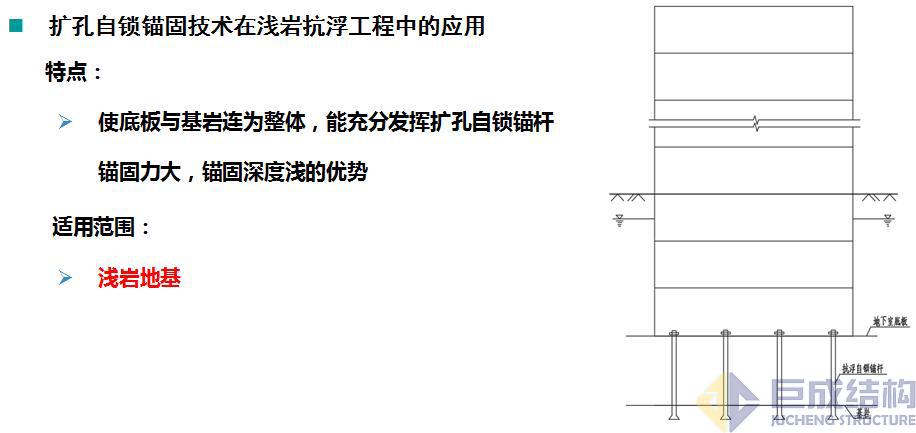

5.6地下室抗浮工程

      擴孔自鎖錨固技術在巖石中應用的最廣泛的就是地下室抗浮工程，累計抗浮錨桿工程案例超過100項，使用自鎖錨桿價值超3億元。



      與傳統抗浮樁相比具有以下優勢：

       1、錨固可靠；

       2、工期短：(1)“零工期”（漢陽萬達廣場抗浮錨桿項目）

                          (2) 在工期特別緊張的條件下，可以先施工完地下室，預留孔洞后施工錨桿；

       3、節約造價：至少節約30%以上，且?guī)r石埋深越淺，節約的費用比例越大。

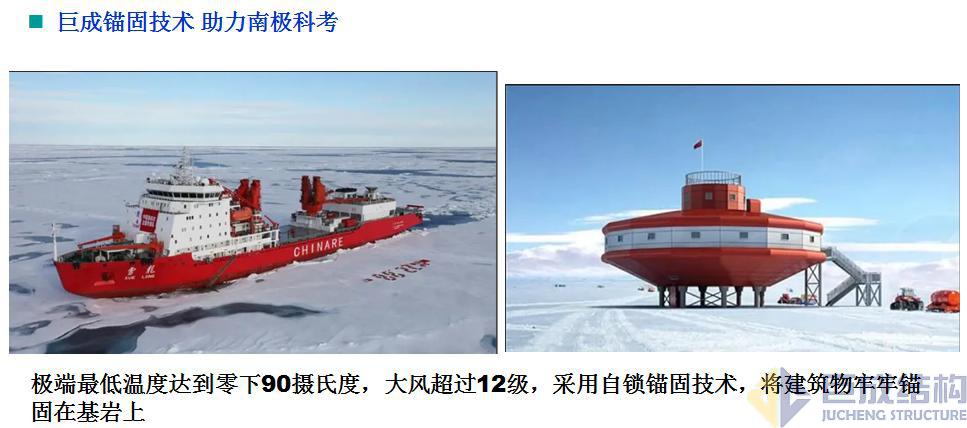

5.7極端天氣下的應用

      南極科考隊擬在南極建造營房及觀測點，但此處風力最高超過12級，極端最低溫度達到零下90攝氏度，水在這種情況下無法使用，無法采用有機或無機膠粘材料提供錨固力，因此如何保證在大風作用下建筑物不傾覆就是個技術難題，擴孔自鎖錨桿可以穿透冰層，將建筑物牢牢錨固在基巖上，有效解決了此難題。





      擴孔自鎖錨固技術相關產品在上述工程中的應用，不僅確保了結構使用中的安全可靠以及耐久性，而且節約了工期，降低了造價。
