自鎖錨固技術

發布時間：2018-04-05作者：瀏覽量：9459 次

一、技術簡介

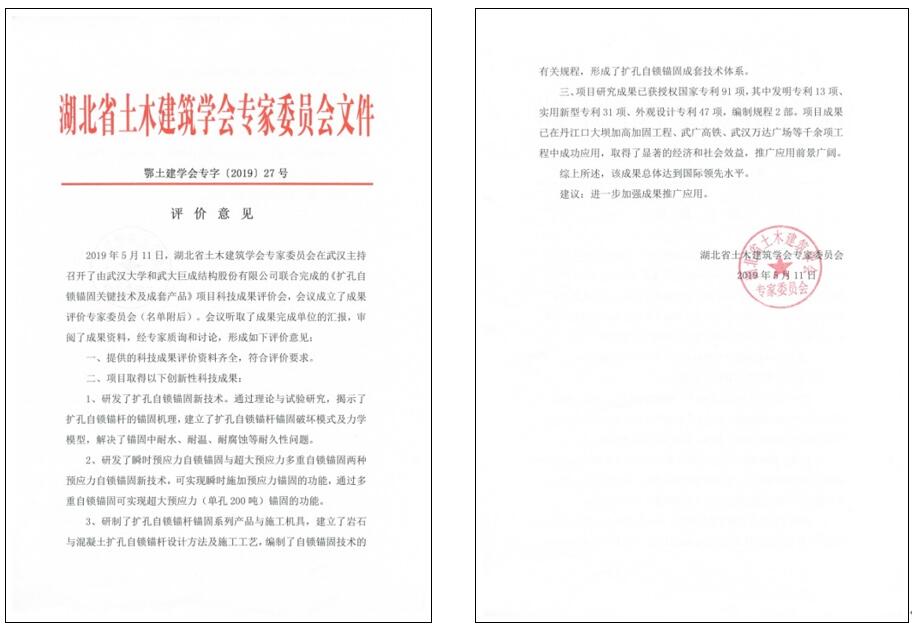

自鎖錨固技術是武大巨成周劍波教授原創，于1999年首次申請專利并與武漢大學聯合研究推出的成套技術與產品。周劍波教授、高作平教授以及陳明祥教授團隊潛心二十年持續研發，目前，巨成公司圍繞自鎖錨固技術與產品申報的專利已達百余項，主編了湖北省地方標準《巖石與混凝土自鎖錨固技術規程》（DB42/T1488-2018）和中國工程建設標準化協會標準《擴孔自鎖錨固技術規程》（T/CECS 813-2021）。由兩位中國工程院院士、三位全國工程勘察設計大師、一位同濟大學國家杰出青年教授等11位專家組成的成果評價委員會，對該技術成果的評價意見為：“該成果總體達到國際領先水平”。

自鎖錨桿的施工工藝和錨固原理是：將基材（巖石或混凝土）上所鉆的直孔底部，用特制的擴孔鉆頭擴成倒錐面或正錐面，然后將一端安裝有未張開錨頭的錨桿插入孔底，軸向加壓使錨頭張開與孔底錐面貼緊，利用錨頭與孔壁的機械咬合力（即“自鎖”）和錨桿錨固段灌膠（漿）后的沿程摩阻力來提供錨固力。

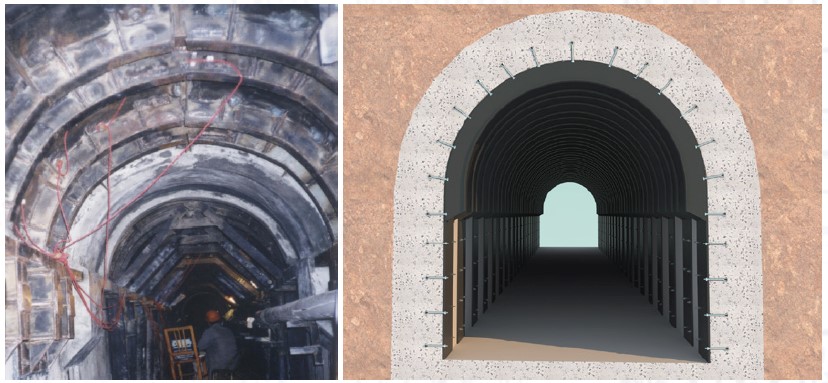

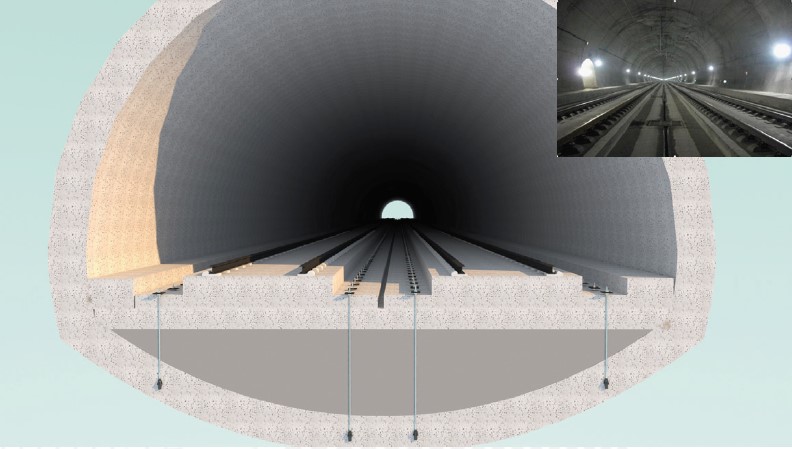

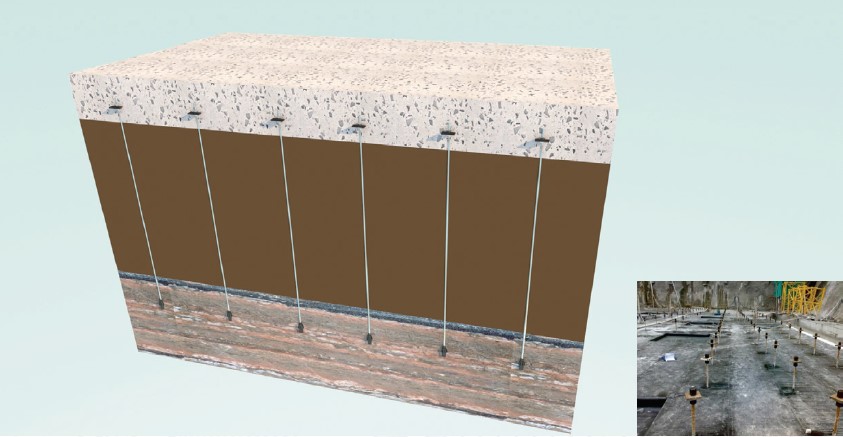

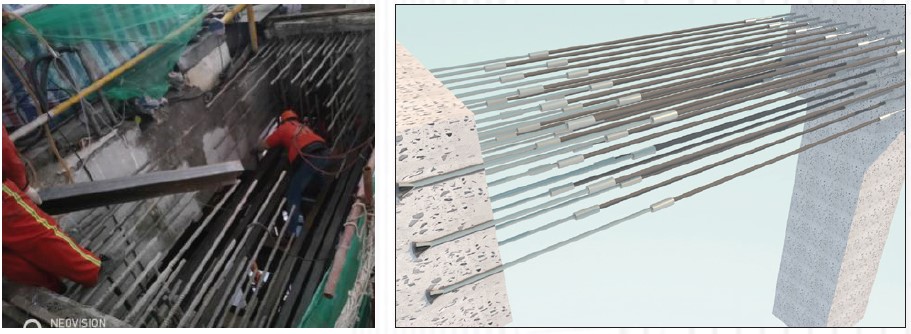

采用擴孔自鎖錨桿，使被錨固體與基材連為整體，能充分發揮擴孔自鎖錨桿錨固力大的優勢，減小錨固段長度。應用十多年來，擴孔自鎖錨桿在地下工程抗浮、橋臺錨固、鐵軌錨固、水工結構、風電很多領域得到應用。對于增加建（構）筑物安全，縮短工期，救災搶險，節省投資起到了很好的作用。

二、授權專利

已授權專利77項（發明13項、實用新型15項、外觀設計49項）

序號	專利類型	專利名稱	專利號	授權公告日
1	發明	大體積混凝土結構深孔植筋施工方法	2007100536108	2010/3/31
2	發明	活塞式多層擴孔鉆頭	2009100611432	2011/4/6
3	發明	一種后擴孔自鎖錨桿快速安裝支護的施工方法	2009102724933	2011/10/19
4	發明	一種可測量楔鎖行程的后擴孔錨桿安裝器	2009102086364	2011/10/19
5	發明	一種高強度碳纖維筋體外預應力錨固裝置及其使用方法	2012100133146	2014/2/26
6	實用新型	一種多層螺旋刀片自鉆式土錨桿	2014204244424	2015/2/4
7	實用新型	一種套筒式內錨頭	2015200632035	2015/7/15
8	實用新型	一種改進型套筒式內錨頭	201520062835x	2015/7/15
9	實用新型	一種夾片式錨具預緊裝置	2012200192262	2012/10/10
10	發明	包括碳纖維棒束的巖石擴孔自鎖錨索及其制作方法	201410446440X	2016/4/20
11	發明	包括鋼絞線束的巖石擴孔自鎖錨索及其制作方法	2014104464467	2016/4/20
12	發明	一種多層螺旋刀片自鉆式土錨桿及其施工方法	2014103683575	2016/8/24
13	發明	一種楔塊式內錨頭	2015100456875	2016/10/26
14	實用新型	一種多層擴孔自鎖預應力錨桿	2016210054267	2017/2/22
15	發明	一種潛孔沖擊擴底內錨頭及其使用方法	2015108704163	2017/3/29
16	實用新型	一種強制攪拌型灌漿槍	2017207259637	2018/3/13
17	實用新型	一種精軋螺紋鋼錨桿錨頭內壓安裝系統	2017207259552	2018/6/12
18	發明	一種中空自擴底錨栓及其安裝方法	2016104787759	2018/1/9
19	發明	一種多層擴孔自鎖預應力錨桿及其安裝方法	2016107685583	2018/5/25
20	外觀設計	內錨頭楔塊（1）	2018304873006	2019/1/22
21	外觀設計	內錨頭組合楔塊（1）	2018304872997	2019/1/22
22	外觀設計	潛孔沖擊擴底內錨頭楔塊	2018304869195	2019/1/22
23	外觀設計	圓形墊塊（1）	2018304864793	2019/1/22
24	外觀設計	圓形墊塊（2）	201830486927X	2019/1/22
25	外觀設計	圓形墊塊（3）	2018304869265	2019/1/22
26	外觀設計	圓形墊塊（4）	2018304872963	2019/1/22
27	外觀設計	十字口錨桿桿體（1）	2018304869335	2019/1/22
28	外觀設計	一字口錨桿桿體（3）	2018304864952	2019/1/22
29	外觀設計	一字口錨桿桿體（5）	201830487310X	2019/1/22
30	外觀設計	六瓣式擴孔內錨頭	2018304873059	2019/1/22
31	外觀設計	潛孔沖擊擴底內錨頭墊塊	2018304873025	2019/1/22
32	外觀設計	十字口錨桿桿體（4）	2018304873133	2019/1/22
33	外觀設計	十字口錨桿桿體（5）	2018304873114	2019/1/22
34	外觀設計	一字口錨桿桿體（1）	201830486934X	2019/1/22
35	外觀設計	一字口錨桿桿體（4）	2018304873129	2019/1/22
36	外觀設計	圓柱臺式十字楔形塊	2018304864971	2019/1/22
37	外觀設計	擴孔鉆頭（1）	2018304864933	2019/1/22
38	外觀設計	擴孔鉆頭（2）	2018304864914	2019/1/22
39	外觀設計	擴孔鉆頭（3）	2018304864929	2019/1/22
40	外觀設計	擴孔鉆頭（5）	2018304869301	2019/1/22
41	外觀設計	擴孔鉆頭（9）	2018304873078	2019/1/22
42	外觀設計	內錨頭楔塊（3）	2018304869180	2019/1/22
43	外觀設計	擴孔自鎖錨桿內錨頭	2018304864774	2019/1/22
44	外觀設計	擴孔鉆頭（7）	2018304873097	2019/3/19
45	外觀設計	內錨頭楔塊（2）	2018304864736	2019/3/19
46	外觀設計	內錨頭楔塊（4）	2018304869157	2019/3/19
47	外觀設計	十字口錨桿桿體（2）	2018304962724	2019/3/19
48	外觀設計	內錨頭組合楔塊（2）	2018304864721	2019/4/26
49	外觀設計	五瓣式擴孔內錨頭	2018304873044	2019/4/26
50	外觀設計	八瓣式擴孔內錨頭	201830487303X	2019/4/26
51	外觀設計	擴孔自鎖錨桿內錨頭及楔頭	2018304873063	2019/4/26
52	外觀設計	擴孔鉆頭（4）	2018304869316	2019/4/26
53	外觀設計	擴孔鉆頭（6）	2018304869299	2019/4/26
54	外觀設計	擴孔鉆頭（8）	2018304873082	2019/4/26
55	外觀設計	內錨頭組合楔塊（4）	2018304872982	2019/4/26
56	外觀設計	平臺式十字楔形塊	2018304873171	2019/4/26
57	外觀設計	十字口錨桿桿體（3）	2018304864948	2019/4/26
58	外觀設計	十字楔形塊	2018304872978	2019/4/26
59	外觀設計	一字口錨桿桿體（2）	2018304869320	2019/4/26
60	外觀設計	圓錐臺式十字楔形塊	2018304873167	2019/4/26
61	外觀設計	內錨頭組合楔塊（3）	2018304869161	2019/4/26
62	外觀設計	潛孔沖擊擴底內錨頭	201830486476X	2019/4/26
63	外觀設計	內錨頭楔塊	2018304873152	2019/7/16
64	外觀設計	五孔墊塊	2018304864755	2019/7/12
65	外觀設計	鉆桿	2018304873148	2019/7/16
66	外觀設計	自鎖錨桿外錨頭	2018305283129	2019/7/16
67	外觀設計	墊塊（1）	2018304869284	2019/7/12
68	實用新型	抗浮自鎖錨桿外錨頭及其連接件	2018215403070	2019/7/16
69	實用新型	一種易擴張型自鎖錨頭	2018215399164	2019/7/12
70	實用新型	一種擴孔測孔儀	2018218534952	2019/8/9
71	實用新型	一種鋼管切瓣式土錨桿錨頭	2018217604426	2019/9/17
72	實用新型	一種鋼絲式土錨桿錨頭	2018217606737	2019/9/17
73	實用新型	一種錨固孔孔底擴孔裝置	2018217606845	2019/9/13
74	發明	一種環保型擴孔沖吹一體化設備	2017104763405	2020/1/10
75	外觀設計	錨桿內錨頭組件	2019304887681	2020/4/17
76	實用新型	一種鋼筋無套管式土錨桿錨頭	2018217604464
77	實用新型	一種鋼片有套管式土錨桿錨頭	2018217604248
